ÉVITEMENT DE COLLISION ET SUIVI
SOLUTION MISSING MINER (MMS)
SOLUTION POUR MINEUR DISPARU

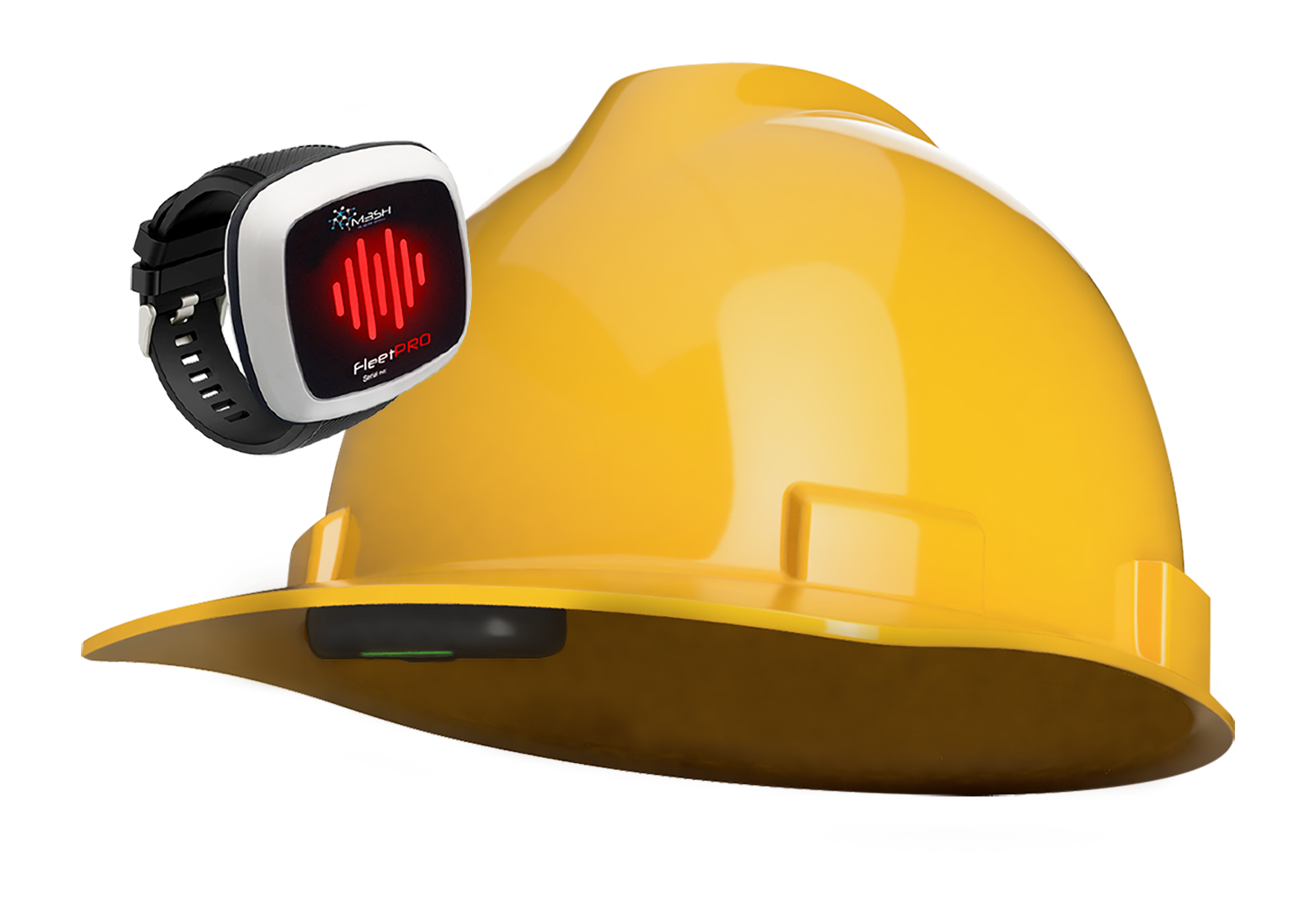

La solution Missing Miner se compose du tag Missing Miner et du dispositif de proximité portable. Le tag M3SH Missing Miner est un dispositif portable léger et à longue durée de vie destiné à la visibilité du personnel, aux alertes d’urgence et à l’intervention de secours dans les mines à ciel ouvert et souterraines, ainsi que dans les opérations de surface. Contrairement aux systèmes qui dépendent du Wi-Fi, du LTE, des lampes de chapeau ou des infrastructures d’évitement de collision, il fonctionne au sein d’un réseau maillé à auto-formation qui continue de fonctionner lorsque les autres systèmes tombent en panne.
ÉVITEMENT DE COLLISION ET SUIVI
SOLUTION POUR MINEUR DISPARU

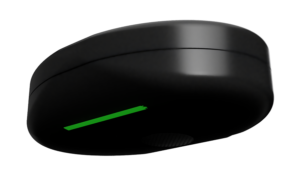

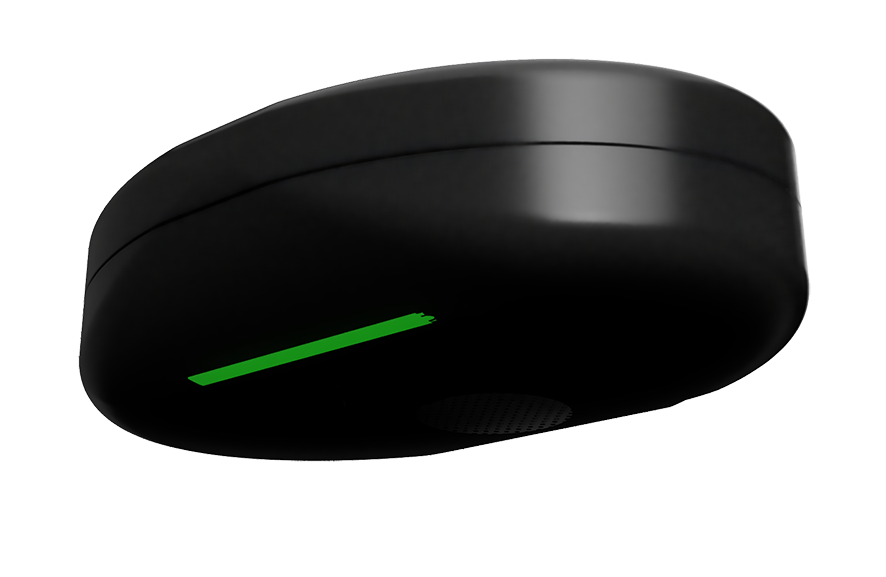

ÉTIQUETTE PORTABLE : SOUTERRAIN
The M3SH Missing Miner Underground Tag is a lightweight, long-life wearable device for emergency rescue scenarios in underground mines. Unlike systems that depend on Wi-Fi, LTE, cap lamps or collision avoidance infrastructure, the tag operates independently, so it keeps working when other systems fail.
PRINCIPALES FONCTIONNALITÉS
- Intervention en cas de disparition d’un mineur dans les mines souterraines
- Aide à l’évacuation souterraine
- Scénarios de sauvetage d’urgence
- Alertes de panique des travailleurs
- Assistance à la localisation après incident
- Connaissance du statut du personnel dans les chantiers souterrains complexes
- Connaissance des conditions environnementales à proximité du travailleur, selon la configuration
FIABLE
- Axé sur l’urgence, indépendant de tout autre système opérationnel
- Adapté au suivi de type « fil d’Ariane » à basse résolution ou à une visibilité opérationnelle à plus haute résolution, selon l’architecture requise par la mine
- Communication maillée indépendante à auto-formation et auto-guérison
- Longue durée de vie opérationnelle avec capacité de réserve
- Autonomie de la batterie : 12 mois de fonctionnement + 6 mois de capacité de réserve
BOUTON PANIQUE ET ALERTES VISUELLES
- Bouton panique pour la transmission immédiate d’alertes d’urgence
- Indicateur LED tricolore (Rouge / Vert / Bleu)
- Indication d’état
- Peut être activé à distance depuis la salle de contrôle
USER FRIENDLY
- Léger (<40 g) et facile à monter sous le bord d’un casque ou sur un gilet de sécurité
PERTINENCE DE LA CONFORMITÉ
- Identifiant unique par mineur
- Diffusion continue
- Signalisation de détresse immédiate
- Amélioration de la conscience environnementale
MODÈLES
- Version à sécurité intrinsèque disponible pour les zones dangereuses
CAPACITÉS DE DÉTECTION :
1. DE BASE
- Température
- Humidité
- Pression barométrique
2. STANDARD
- Indice de qualité de l’air
- Température
- Humidité
- Unité de mesure d’inertie (IMU)
3. PREMIUM
- Indice de qualité de l’air
- Température
- Humidité
- Pression barométrique
- Dioxyde de carbone (CO2)
- Composés organiques volatils (COV)
- Unité de mesure d’inertie (IMU)
POIDS
- <40g
MODÈLES
- Version à sécurité intrinsèque disponible pour les zones dangereuses
ÉTIQUETTE PORTABLE : SURFACE ET MINES À CIEL OUVERT
L’étiquette de suivi portable est un dispositif léger doté de la technologie GNSS, qui permet de localiser le personnel, detransmettre des alertes d’urgence et de faciliter les interventions de sauvetage dans les mines à ciel ouvert et les opérationsen surface. Elle offre une couche de sécurité dédiée, indépendante des systèmes d’évitement des collisions, tout enassurant l’identification continue du personnel.
PRINCIPALES FONCTIONNALITÉS
- Localisation par GNSS
- Intervention autonome en cas de disparition d’un mineur dans les mines à ciel ouvert et les environnements en surface(mines, chantiers de construction et sites industriels).
- Soutien aux interventions d’urgence et à l’évacuation (y compris les notifications d’évacuation transmises par la salle decontrôle aux porteurs du dispositif).
- État des travailleurs (y compris l’indication visuelle de leur statut) et transmission des alertes du bouton de panique à lasalle de contrôle.
- Prise en charge des travailleurs isolés et des zones de travail éloignées.
- Surveillance environnementale à proximité du travailleur, selon la configuration du système.
FIABLE
- Axé sur les situations d’urgence, indépendant des autres systèmes opérationnels.
- Communication maillée indépendante à auto-formation et auto-guérison
- Autonomie de la batterie : 72 heures
BOUTON PANIQUE ET ALERTES VISUELLES
- Bouton panique pour la transmission immédiate d’alertes d’urgence
- Indicateur LED tricolore (Rouge / Vert / Bleu)
- Indication d’état
- Peut être activé à distance depuis la salle de contrôle
USER FRIENDLY
- Léger (<40 g) et facile à fixer sous la visière d’un casque de sécurité ou sur un gilet de sécurité.
- Recharge par induction facile.
PERTINENCE DE LA CONFORMITÉ
- Identifiant unique par mineur
- Diffusion continue
- Signalisation de détresse immédiate
- Amélioration de la conscience environnementale
MODÈLES
- Version à sécurité intrinsèque disponible pour les zones dangereuses
CAPACITÉS DE DÉTECTION :
1. DE BASE
- Température
- Humidité
- Pression barométrique
2. STANDARD
- Indice de qualité de l’air
- Température
- Humidité
- Unité de mesure d’inertie (IMU)
3. PREMIUM
- Indice de qualité de l’air
- Température
- Humidité
- Pression barométrique
- Dioxyde de carbone (CO2)
- Composés organiques volatils (COV)
- Unité de mesure d’inertie (IMU)
MODÈLES
- Version à sécurité intrinsèque disponible pour les zones dangereuses
- Mines à ciel ouvert
- Opérations minières en surface
- Parcs de stockage et usines de traitement
- Parcs à résidus miniers et zones de travail éloignées
- Chantiers de construction et environnements industriels lourds
- • Soutien aux interventions d’urgence et à l’évacuation
APPAREIL PORTABLE DE DÉTECTION DE PROXIMITÉ
Dispositif portable au poignet pour la vérification d’urgence et la fonctionnalité de recherche (couche de redondance). Capable de détecter des balises à travers des obstacles et fonctionne sans dépendance au réseau.
CARACTÉRISTIQUES
FONCTIONNALITÉ DE VÉRIFICATION D’URGENCE ET DE RECHERCHE
- Dispositif porté au poignet
- Capacité de balayage direct des balises
- Peut détecter des balises à travers des obstacles
- Fonctionne sans dépendance au réseau
- Permet une recherche localisée dans les scénarios d’incident
PERTINENCE DE LA CONFORMITÉ
- Prend en charge les opérations de recherche de mineurs disparus
- Indépendant de l’infrastructure
- Système de secours pour les scénarios les plus critiques
PASSERELLE 5G
La passerelle agrège toutes les données du routeur pour exécuter la logique des balises/moniteurs (détection de mineur disparu, alertes de perte de signal et journalisation de l’historique des mouvements) et transmet les événements horodatés au SCADA pour une visibilité centralisée et la reconstruction des incidents.
CARACTÉRISTIQUES
FONCTION
- Agrège toutes les données du routeur
- Exécute la logique de localisation (balises MMS) et de données (moniteurs)
- Effectue :
- La détection de mineur disparu
- Les alertes de perte de signal
- La journalisation de l’historique des mouvements
- Intégration Ethernet vers SCADA / salle de contrôle
PERTINENCE DE LA CONFORMITÉ
- Enregistrement d’événements horodatés
- Capacité de reconstruction d’incident
- Visibilité du contrôle centralisé
ROUTEUR 5G
Le routeur 5G facilite une couverture souterraine continue pour un suivi fiable : un réseau Mesh sans fil évolutif et auto-réparateur.
CARACTÉRISTIQUES
FONCTION
- Reçoit les diffusions BLE / LTE
- Effectue une cartographie de localisation basée sur la proximité
- Fait partie d’un réseau Mesh sans fil auto-réparateur
- Assure l’évolutivité de la couverture souterraine
- Pertinence de la conformité :
- Couverture souterraine continue
- Voies de communication redondantes
- Résilience de l’infrastructure
PERTINENCE DE LA CONFORMITÉ
- Couverture souterraine continue
- Voies de communication redondantes
- Résilience de l’infrastructure
TABLEAU DE BORD
Le tableau de bord affiche des données en temps réel sur la localisation du personnel et leurs conditions environnementales.
CARACTÉRISTIQUES
TABLEAU DE BORD MMS : DE BASE
Surveillance en direct
- Surveillance du personnel et de l’environnement en temps réel
- Carte de la mine en 2D avec localisation des travailleurs, état et numéro de balise
- Prise en charge de la visualisation souterraine multi-niveaux
Contrôle et alertes
- Envoyer des commandes d’avertissement, d’évacuation, de fin d’alerte et de panique
- Seuils configurables avec avertissements et alarmes automatisés
- Vue claire des alertes actives sur le terrain
Lecture et rapports
- Curseur de lecture sur 24 heures pour examiner les événements et mouvements passés
- Journalisation des événements et rapports prêts pour l’audit
TABLEAU DE BORD MMS : PREMIUM
- Véritable jumeau numérique en temps quasi réel pour les opérations souterraines
- Intègre les scans de drones, les nuages de points, les modèles géologiques et les données des capteurs en direct
- Combine les balises Missing Miner et la surveillance environnementale sur une seule plateforme
- Environnement visuel unique pour les conditions en direct, historiques et prévues
- Informatique de pointe (Edge computing) avec analyses assistées par IA pour un soutien à la décision plus rapide
- Visualisation avancée, analyse des tendances et perspectives opérationnelles
- Plus qu’un référentiel de données — un outil d’action, de planification et de réduction des risques
